Utilisateur : une industrie spécialisée dans les pipelines
Objectifs : nettoyer l'espace de travail de la sleeve
Contraintes
La solution proposée par Pharaon
Aspirer le flux de soudure et séparer les fines poussières des morceaux de laitier
Pharaon a répondu aux problématiques d'un industriel, spécialisé dans la conception et la mise en œuvre de systèmes de canalisations isolées et chauffées hautes performances, notamment au niveau de la zone de soudage. Il s'agit ici d'un soudage à l'arc submergé, classifié EN ISO 1474:S A FB 166 AC H5, avec les caractéristiques suivantes : détachements de laitier facilité en joints profonds et faibles niveaux d'hydrogène diffusible (H4) caractéristiques mécaniques élevées.
- Aspirer le flux de soudure, les petits morceaux de laitier et les morceaux de fil de soudure au sol et au plus près de la sleeve.
- Etudier la possibilité d’aspirer le flux avec séparation des fines poussières, par système d’aspiration centralisé avec le souhait d’une mise en big bag du flux collecté.
- Disposer d'un aspirateur pour un nettoyage manuel dans la zone de travail
La zone d'intervention est située dans la zone de soudage des sleeves. Pharaon s'est adapté à la plateforme de l'industriel utilisateur permettant d'accéder à la zone de travail de soudage. Nous avons également du prendre en compte l'existence d'un pont roulant au sein de l'atelier de travail, notamment pour le passage du réseau d'aspiration. La consommation estimée de flux de soudage et de 1 500 kgs par jour.
- L'unité d'aspiration industrielle : Pharaon a proposé un aspirateur industriel haute dépression, le DGVL75, triphasé, idéal pour une aspiration en continue ; d'une puissance de 7.5Kw doté d'un décolmatage automatique du filtre et d'un démarrage déporté par contact sec. L'aspirateur a été installé à l'intérieur de l'atelier.
- Le séparateur : Nous avons mis en place un séparateur cyclonique d’une capacité de 200 Litres avec renfort HARDOX anti-abrasion (Flux Très abrasif) monté sur châssis télescopique pour vidange par clapet pendulaire à chaque arrêt de l’aspirateur vers un ensachage big-bag.

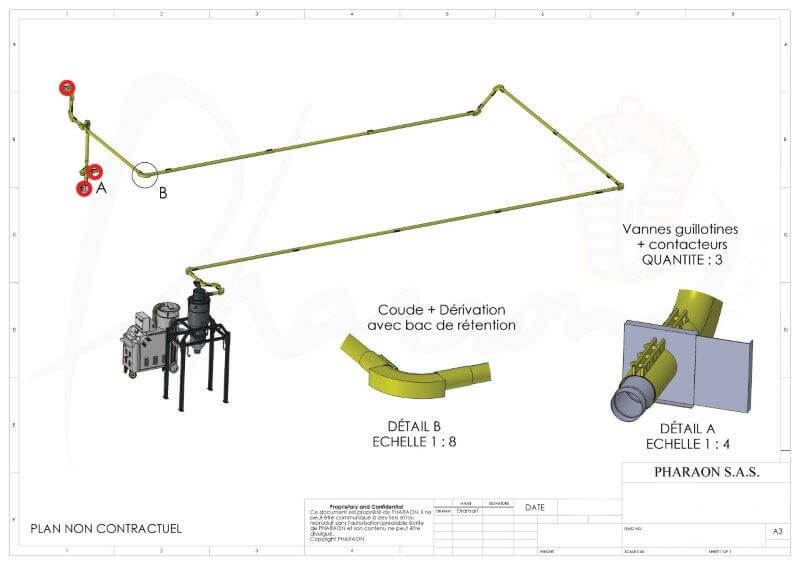

- Le réseau : Pharaon a assuré la fourniture et la pose d'un réseau d’aspiration en acier galvanisé de diamètre 76 d’une longueur linéaire d’environ 90 mètres et comprenant 3 vannes guillotines avec contacteur pour démarrage et arrêt de l’aspirateur à distance. Nous avons pris en considération le caractère abrasif du flux à aspirer et nous avons préconisé la mise en place de coudes renforcés sur le réseau.
